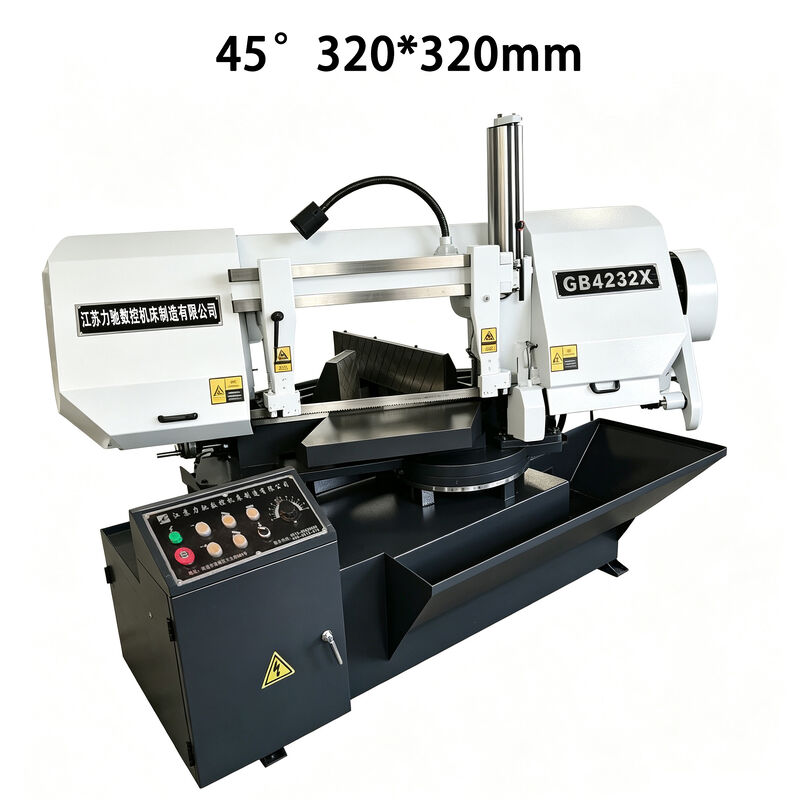

Die GB4232X45° Winkel-Schneidende Horizontale Bandsäge ist eine horizontale Metallbandsäge, die für präzise Winkelzuschnitte von Metallwerkstücken entwickelt wurde. Der Sägearm kann manuell von 0° bis 45° gedreht werden, was es dem Bediener ermöglicht, gerade und schräge Schnitte entsprechend den unterschiedlichen Verarbeitungsanforderungen durchzuführen.
Die Maschine verfügt über ein hydraulisches Werkstückspannsystem, hydraulische Sägearmzuführung, manuelle Blattspannung und ein Vier-Gang-Blattantriebssystem. Die Schnittrichtung des Blattes ist vertikal, während der Sägearm eine einstellbare Winkelpositionierung für 45° Winkelzuschnitte bietet.
Mit hydraulischer stufenloser Vorschubgeschwindigkeitsregelung, einstellbarer Blattgeschwindigkeit von 30/45/60/80 m/min und einer maximalen Winkelkapazität von 45° von 320 * 320 mm eignet sich die GB4232X45° für die Metallbearbeitung und Anwendungen, die sowohl gerade als auch schräge Schnitte erfordern.
2. Hauptmerkmale
1. 0°–45° Einstellbarer Schnittwinkel
Der Sägearm kann manuell gedreht und in jedem Winkel zwischen 0° und 45° positioniert werden, was Flexibilität für unterschiedliche Winkelzuschnittanforderungen bietet.
2. Hydraulische Werkstückspannung
Die Maschine verwendet ein hydraulisches Spannsystem, das aus einem Arbeitstisch, einem Hydraulikzylinder, einer beweglichen Backe und einem festen Schraubstock besteht. Der Schraubstock kann vom Bedienfeld aus gesteuert werden, um das Werkstück bequem zu spannen und zu lösen.
3. Hydraulische stufenlose Vorschubregelung
Die Vorschubgeschwindigkeit des Sägebandes wird hydraulisch gesteuert. Die Vorschubgeschwindigkeit kann über das Bedienfeld stufenlos eingestellt werden, sodass der Bediener einen geeigneten Schnittvorschub entsprechend dem Werkstück und den Schnittbedingungen wählen kann.
4. Vier-Gang-Blattgeschwindigkeitsauswahl
Die Blattgeschwindigkeit kann aus 30, 45, 60 und 80 m/min gewählt werden, was unterschiedliche Schnittgeschwindigkeiten für verschiedene Materialien und Verarbeitungsanforderungen bietet.

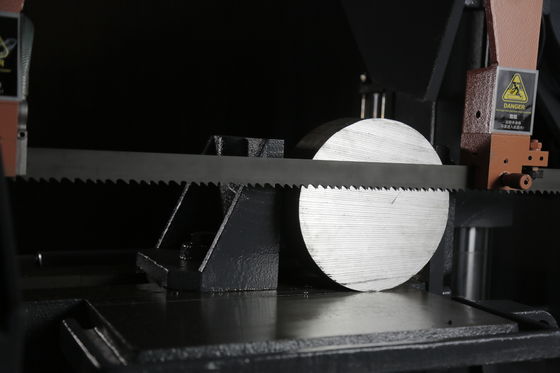

5. Einstellbares Sägeblattführungssystem
Das Blattführungssystem besteht aus linken und rechten Führungsschienen und Führungsarmen. Die linke Führungsschiene kann entsprechend der Größe des Werkstücks eingestellt werden, um während des Schneidens eine angemessene Blattführung zu gewährleisten.
6. Effizientes Kühlsystem
Das Kühlsystem versorgt den Schnittbereich über einen Kühlmitteltank, eine Pumpe, Rohre, Ventile und Düsen mit Kühlmittel. Das System trägt zur Verbesserung der Schnittleistung, zur Verlängerung der Blattlebensdauer, zur Aufrechterhaltung der Schnittqualität und zur Entfernung von Spänen aus den Zähnen bei.
7. Stabiler geschweißter Kastenrahmen
Der Maschinenrahmen nimmt eine geschweißte Kastenstruktur an, die zur Aufnahme der Säulen, des Sägearms und der Hydraulikkomponenten ausgelegt ist. Der Innenraum des Maschinenrahmens dient auch als Hydrauliköltank und Kühlmittelreservoir.
8. Integrierte hydraulische und elektrische Steuerung
Das Hydrauliksystem steuert Funktionen wie Sägearmbewegung, Werkstückspannung, Winkelpositionierung und andere Betriebsfunktionen über das Bedienfeld und Elektromagnetventile.
Technische Spezifikationen
| Modell |
Einheit |
JSSCD-GB4232X45° |
| Maximale 45° Winkel-Schneidkapazität |
mm |
320*320 |
| Blattgeschwindigkeit |
m/min |
30/45/60/80 |
| Bandsägeblattgröße |
mm |
4550*34 |
| Hauptmotorleistung |
kw |
4 |
| Hydraulikmotorleistung |
kw |
0,75 |
| Kühlmittelpumpenmotor |
w |
40 |
| Sägearmdrehung |
|
0°-45° |
| Maschinenabmessungen |
mm |
2300*1500*1500 |
4. Anwendungen
Die GB4232X45° Winkel-Schneidende Horizontale Bandsäge eignet sich für Metallschneidanwendungen, bei denen sowohl gerade als auch schräge Schnitte erforderlich sind.
Metallbearbeitung
Geeignet zum Schneiden von Metallwerkstücken auf die erforderlichen Längen und Winkel während der Bearbeitungsprozesse.
Stahlbauverarbeitung
Die einstellbare 0°–45° Sägearmdrehung macht die Maschine geeignet für Anwendungen mit schrägen Schnitten in Stahlbauteilen.
Allgemeiner Maschinenbau
Die hydraulische Spannung, die einstellbare Blattgeschwindigkeit und das hydraulische Vorschubsystem machen die Maschine für die allgemeine Bearbeitung von Metallkomponenten geeignet.
Winkel-Schneidoperationen
Die Maschine eignet sich besonders für Anwendungen, die 45° Winkelzuschnitte erfordern, mit einer angegebenen maximalen 45° Winkel-Schneidkapazität von 320 * 320 mm positioniert werden.
Vorbereitung von Metallmaterialien
Mit einem Standard-Rollenmaterialständer und automatischer Sägearmrückstellung kann die Maschine für wiederholte Metallmaterial-Schneidoperationen verwendet werden.
FAQ
F1: Sind Sie ein Hersteller oder ein Handelsunternehmen?
A: Wir sind ein professioneller Hersteller von Sägeblatt-Schleifmaschinen. Wir verfügen über eine 30.000 Quadratmeter große Fabrik und ein Team von engagierten Technikern, die sich auf Design, Herstellung und Vertrieb spezialisiert haben.
F2: Was ist Ihre Transaktionsmethode?
A: Wir verwenden die FOB (Free ON Board) Transaktion.
F3: Hat das Bandsägeblatt internationale Zertifizierungen?
A: Ja, wir haben CE, ISO internationale Zertifizierungen erhalten.
F4: Wie wird der Schnittwinkel bei der GB4232X45° eingestellt?
A: Der Schnittwinkel wird über den manuellen Drehmechanismus der Maschine eingestellt. Der Sägearm kann in jedem erforderlichen Winkel zwischen 0° und 45° positioniert werden.
F5: Wie hält die Maschine die Position des Sägeblatts während des Schneidens?
A: Die Maschine ist mit linken und rechten Blattführungsschienen und Führungsarmen ausgestattet. Das Führungssystem umfasst Führungsrollen und Führungsblöcke, und die linke Führungsschiene kann entsprechend der Werkstückgröße eingestellt werden.
