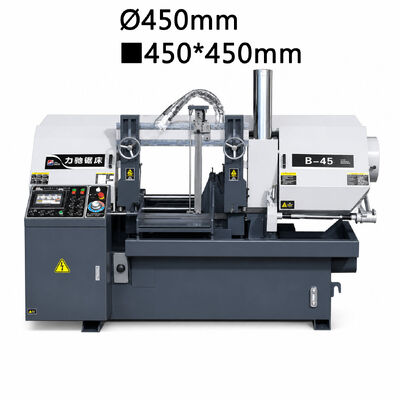

DeB-45 CNC horizontale bandzaagmachineis een automatische oplossing voor het snijden van zware metalen die is ontworpen voor een efficiënte en stabiele verwerking van ronde staven, vierkante blokken, stalen platen en gebundelde metalen met een grote diameter.
Met eenmaximaal snijvermogen van Ø450 mm voor ronde materialen en 450 * 450 mm voor rechthoekige materialen, de B-45 combineert CNC-besturing, hydraulische klemmen, variabele bandsnelheid, automatische voeding en automatische chipverwijdering om betrouwbare prestaties te bieden voor veeleisende metaalbewerkingstoepassingen.
De machine is voorzien van een stijvevan de soort gebruikt bij de vervaardiging van elektrische motoren, precisie band-wiel balancering, wolfraam-carbide band leidingen, hydraulische werkstuk klemmen, en een stabiel hydraulisch hefsysteem.verbetering van de snijstabiliteit, verleng de levensduur van het blad en behoud van een consistente snijprestatie tijdens continue productie.
De B-45 ondersteunt ookautomatische voeding met magnetische schaalpositionering, met een enkele voertraject tot 600 mm en meerdere voert cycli voor langere werkstukken.Een bundelsnijfunctie is beschikbaar voor klanten die meerdere werkstukken tegelijkertijd moeten verwerken.
Belangrijkste kenmerken
1. Grote snijcapaciteit
De B-45 is ontworpen voor het snijden van zware metalen en biedt een maximaal snijvermogen van:
- Ronde materialen:Ø450 mm
- Vierkant/rechthoekig materiaal:450 * 450 mm
Dit maakt het geschikt voor grote stalen staven, blokken, assen, structurele onderdelen en andere zware metalen werkstukken.
2. CNC automatisch voedingssysteem
De machine gebruikt eenhydraulisch achtervoersysteem met magnetische schaalpositionering, waardoor een nauwkeurige en herhaalbare materiaalpositionering mogelijk is.
De maximale eenmalige voedingsslag is:600 mm, terwijl langere werkstukken via meerdere voedingscycli kunnen worden verwerkt.
3. 20 ̊100 m/min Variabele bandsnelheid
De B-45 maakt gebruik van variabele frequentie snelheidsregeling, die een band snelheidsbereik van20 ‰ 100 m/min.
Hierdoor kunnen de gebruikers geschikte snijsnelheden kiezen voor verschillende materialen, werkstukgroottes en productievereisten.

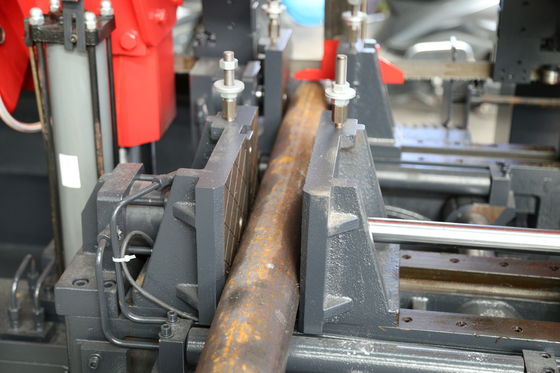

4. Volle lengte hydraulisch werkstukklemmen
De machine neemtmet een vermogen van niet meer dan 50 W, waardoor het werkstuk tijdens het snijden stabiel vastzit.
Hydraulische klemmen zijn vooral handig voor grote en zware werkstukken waar een veilige plaatsing essentieel is voor de precisie van het snijden en de veiligheid van de werking.
5. Rigiede machinestructuur
De machine gebruikt eenmet een gewicht van niet meer dan 50 kgontworpen om hoge stabiliteit te bieden tijdens het snijden voor zware doeleinden.
Het zaagframe is vervaardigd van gelaste stalen platen met versterkende ribben en ondergaat trillingsstressbehandeling om residuele lasstress te verminderen en de structurele stabiliteit te verbeteren.
6. Tungsten-carbide blad leidingssysteem
Het lemmenbegeleidingssysteem gebruiktmet een gewicht van niet meer dan 50 kgom een hoge sterkte en slijtvastheid te bieden.
Het geleidingssysteem helpt het mes in lijn te houden met de snijrichting en vermindert tegelijkertijd de vervorming van het mes en wrijvingsgerelateerde trillingen.
7. Automatische chip verwijdering
Een automatische schroefvormige splintertransportband verwijdert de zaagsplinter uit het snijgebied en brengt deze in de splinterverzamelbox.
De machine beschikt ook over een met stroom bediende stalen borstel voor het reinigen van het zaagblad, waardoor secundaire snijwerk veroorzaakt door opgehoopte chips wordt voorkomen en het risico op tandbeschadiging wordt verminderd.
8Intelligent hydraulisch systeem.
Het hydraulische systeem regelt belangrijke machinefuncties, waaronder:
- Liften van zaagraam
- Vergrendeling van het werkstuk
- Materiaalvoeding
- Materiële teruggave
Het systeem maakt gebruik van een hoogwaardige variabele zeefpomp met automatische stroomregeling en -compensatie, waardoor een stabiele werking en een efficiënte hydraulische krachtoverdracht mogelijk zijn.
9. Meerdere veiligheidsbeveiligingsfuncties
De B-45 bevat meerdere veiligheidsfuncties, waaronder:
- Automatische stop van het mes
- Bescherming tegen overbelasting
- Bevestiging van het werkstuk
- Niet-materiële detectie
- Automatische uitschakeling in geval van blokkering van het lemmet
De machine is zodanig ontworpen dat het zaagblad niet kan starten wanneer het werkstuk niet goed is vastgeklemd.
10. Handmatige en automatische bediening
Het besturingssysteem ondersteunt zowelhandmatige en automatische bediening, zodat gebruikers de juiste werkwijze kunnen kiezen op basis van de productiebehoeften.
Technische specificaties
| Model |
Eenheid |
B45 |
| Maximale ronde snijcapaciteit |
mm |
Φ450 |
| Maximaal rechthoekig snijvermogen |
mm |
450*450 |
| Grootte van de bandzaagblad |
mm |
1.3*41*4520 |
| Hoofdmotorvermogen |
kw |
5.5 |
| Hydraulische pompvermogen |
kw |
1.5 |
| Vermogen van de koelmiddelpomp |
w |
60 |
| Voorziening van het hydraulisch systeem |
MPa |
Twee tegen twee.5 |
| Vermogen van de hydraulische olietank |
L |
80 |
| Koelwatervatcapaciteit |
L |
50 |
| Maximale lengte van een enkele voeding |
mm |
600 |
| Totaal laadvermogen |
ton |
5 |
| Afmetingen van de machine ((L x W x H) |
mm |
2450*2700*2260 |
| Positioneringsnauwkeurigheid |
mm |
0.2 |
| Hoogte van de werktafel |
mm |
67 |
Toepassingen
De B-45 CNC horizontale bandzaagmachine is geschikt voor een breed scala aan heavy-duty metaal snijtoepassingen.

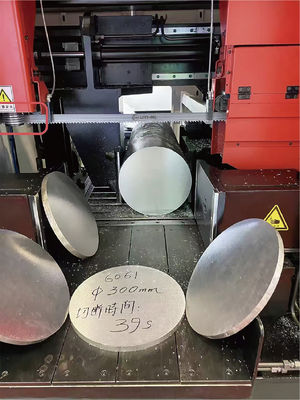

Snijwerk van staalstaven
Geschikt voor het snijden van ronde staalstaven met een grote diameter en van gelegeerd staal tot en metØ450 mm.

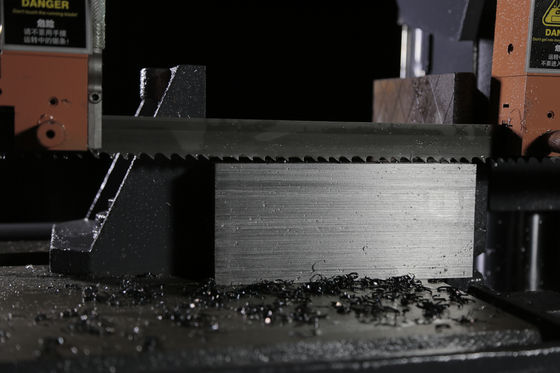

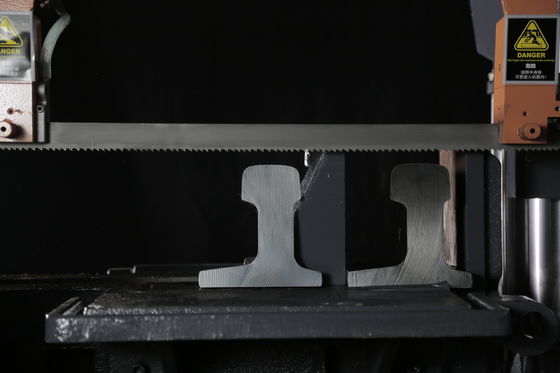

Grote vierkant en rechthoekig materiaal snijden
De machine kan vierkante of rechthoekige werkstukken tot450 * 450 mm, waardoor het geschikt is voor stalen blokken, bouwstenen, structurele secties en grote metalen onderdelen.
Voorbereiding van schacht- en gesmeedcomponent
Met zijn stijve structuur en hydraulisch klemsysteem kan de B-45 worden gebruikt voor het voorbereiden van assen, gesmeed onderdelen en andere zware metalen onderdelen voor latere bewerking.
Vervaardiging van staal
De machine kan worden geïntegreerd in staalfabricage- en metaalverwerkingslijnen waar herhaalbare snijdimensies en stabiele productiecycli vereist zijn.
Batchproductie
Het automatische voedingssysteem, magnetische schaalpositiëring en multicyclusvoedingsfunctie maken de B-45 geschikt voor herhaalde snijwerkzaamheden.
Snijden van bundels
De B-45 is uitgerust metbundelsnijfunctie, waardoor meerdere geschikte werkstukken samen kunnen worden verwerkt om de productie-efficiëntie te verbeteren.
Typische sectoren
- Staalservicecentra
- Vervaardiging van metaal
- Vervaardiging van machines
- Vervaardiging van autocomponenten
- Vervaardiging van zware machines
- Smeden en gieten
- Verwerking van structuraal staal
- Algemene metaalbewerking
Veelgestelde vragen
Q1: Bent u een fabrikant of een handelsonderneming?
A: We zijn een professionele fabrikant van zaagbladen. We hebben een fabriek van 30.000 vierkante meter en een team van toegewijde technici gespecialiseerd in ontwerp, productie en verkoop.
Q2: Wat is uw fabriek aanvaarding test methode?
A: U kunt ons een monstermateriaal sturen om te snijden, en we zullen een testsnijdoek uitvoeren met onze machine.(We sturen u ook een video van de machine snijoperatie voor uw bevestiging- Ja.
V3: Heeft het bandzaagblad internationale certificeringen?
A: Ja, we hebben CE, ISO internationaal
Vraag 4: Gebruikt de B-45 automatische voeding?
A: Ja. De machine gebruikt eenhydraulisch achtervoersysteem met magnetische schaalpositioneringDe maximale lengte van een enkele voeding is 600 mm en langere materialen kunnen via meerdere voedingscycli worden verwerkt.
V5: Welk soort klemsysteem gebruikt de machine?
A: De B-45 gebruiktmet een diameter van niet meer dan 50 mm,, waardoor de bewerking tijdens het snijproces stabiel wordt gehouden.
