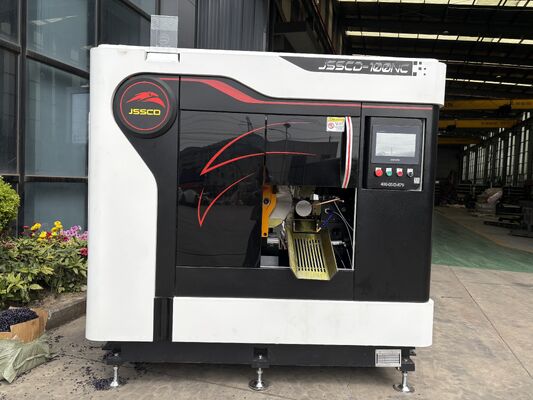

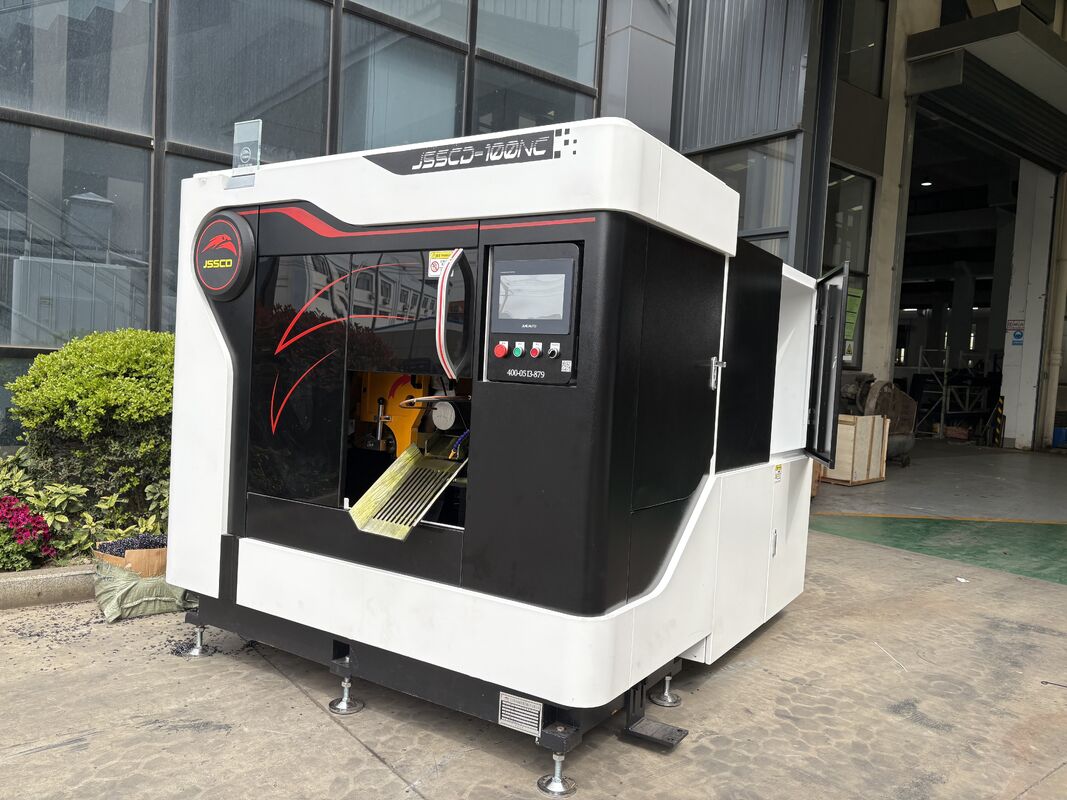

La scie circulaire intelligente à grande vitesse JSSCD-100NC est une solution de coupe de précision conçue pour les matériaux métalliques de diamètre moyen. Avec une plage de coupe de φ20 mm à φ100 mm pour les barres rondes et de 20 mm à 85 mm pour les barres carrées, cette machine est idéale pour la fabrication de pièces automobiles, la production de fixations, le traitement de quincaillerie et la fabrication générale de métaux.

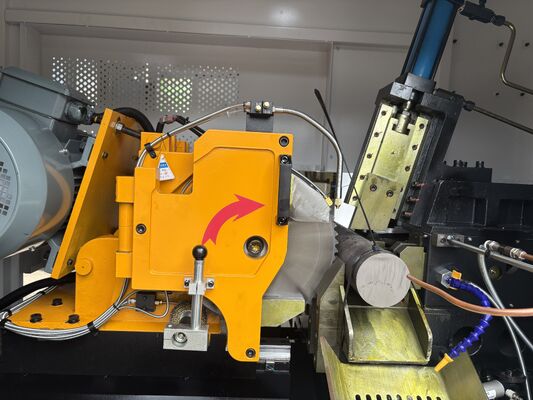

Conçue avec une base robuste en fonte HT250 ayant subi un traitement de recuit à haute température et de vieillissement, la JSSCD-100NC offre une stabilité et une résistance aux vibrations exceptionnelles. Le système d'alimentation servo-commandé de type poussoir avec vis à billes de précision assure une action de coupe douce et constante, tandis que le système de chargement automatique intégré et le convoyeur de décharge avant créent un flux de production fluide.
Caractéristiques principales
- Conception de boîte de vitesses avancée – roulements de précision SKF et amortisseur à poudre magnétique pour une transmission sans jeu
- Système de refroidissement par brouillard MQL – la lubrification à quantité minimale réduit la chaleur de coupe et prolonge la durée de vie de la lame
- Évacuation automatique des copeaux – le convoyeur à plaques chaînes évacue en continu les copeaux de la zone de coupe
- Contrôle PLC avec écran tactile – interface conviviale avec production par lots programmable
- Manutention complète des matériaux – crémaillère de chargement standard de 6 mètres et convoyeur de décharge avant de 2,5 mètres
Spécifications techniques
| Spécification |
Valeur |
| Puissance du moteur principal |
11 kW / 6P (fréquence variable) |
| Pression du système hydraulique |
4-5 MPa |
| Capacité du réservoir hydraulique |
105 L |
| Système de refroidissement |
Refroidissement par brouillard MQL |
| Évacuation des copeaux |
Convoyeur automatique à plaques chaînes |
| Capacité du rack de matières premières |
4000 – 7000 mm |
| Convoyeur de décharge avant |
2,5 m avec mécanisme de poussée |
| Alimentation électrique |
380V / 50Hz / 3Phase |
Applications
La JSSCD-100NC est largement utilisée dans les industries nécessitant la découpe de précision de matériaux de diamètre moyen.
Fabrication de pièces automobiles – coupe les arbres de transmission, les composants de direction et la quincaillerie de châssis avec une précision de ±0,10 mm.
Production de fixations – coupe à haut volume de boulons, vis et écrous avec capacité de coupe en faisceau.
Traitement de quincaillerie – traite les arbres, les goupilles et les composants de quincaillerie de précision en acier au carbone et en alliage.
Traitement général des métaux – traite l'acier au carbone, l'acier allié et l'acier inoxydable pour les ateliers de fabrication et les centres de services d'acier.
FAQ
Q1 : Quelle est la plage de coupe de la JSSCD-100NC ?
R : La machine coupe les barres rondes de φ20 mm à φ100 mm et les barres carrées de 20 mm à 85 mm.
Q2 : Quelle est la précision de coupe ?
R : La tolérance de longueur de coupe est ≤ ±0,10 mm avec une précision d'avance de ±0,05 mm.
Q3 : Quels matériaux peuvent être coupés ?
R : Acier au carbone, acier allié, acier inoxydable et autres métaux ferreux avec une dureté jusqu'à HRC42.
Q4 : La machine est-elle entièrement automatique ?
R : Oui, elle dispose d'un chargement automatique, d'une alimentation servo-commandée et d'une décharge avant avec mécanisme de poussée.
